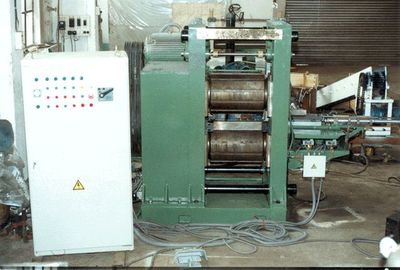

一、DA46-1000两辊式楔横轧机主要技术参数
上、下轧辊中心距 ……………… 1000 mm
轧辊工作部分直径 ……………… Φ780 mm
轧辊工作部分长度 ……………… 900 mm
可轧毛坯最大直径 ……………… Φ100 mm
轧辊中心距调整量 ……………… ±30 mm
下轧辊相位角调节量 …………… ±7.5°
轧辊连续转速 …………………… 6;8 转/分
机器占地面积(左右×前后) …… 3825×4900×2875 mm
机器总重 ………………………… ～40 吨
型号 …………………… Y2-315L2-8
主电机 功率 …………………… 110 千瓦
转速 …………………… 740 转/分
二、机器的工作原理和用途
本机器是两辊式楔横轧机。在两个轴线平行、转向相同的轧辊上, 对称地安装相同的轧模。轧模工作部分的形状如同楔劈, 故称楔形模。工件坯料的轴线与轧辊平行且置于上、下轧模和径向挡料板之间。随着轧辊的旋转,轧模的楔尖压入坯料并带动坯料旋转,使坯料径向减小，轴向伸长。轧辊旋转一周，即完成一次轧制。
楔横轧工艺适用于轧制台阶轴类零件和其它带旋转体表面的零件, 轧制部位的形状可以是圆柱形、圆锥形和球形。例如:汽车、拖拉机的台阶轴、球头销、扳手、钳子和各种连杆的模锻坯等。有些轧件可以直接作为成品,不须再进行其它加工。
楔横轧是一种先进的锻压工艺, 它的优点主要有:
(1)生产率高;
(2) 材料利用率高;
(3) 劳动条件好, 易于自动化;
(4) 由于是连续变形, 所以设备需要的能量小, 模具寿命高。 |
